Tek hatlı yağlama sistemleri için uygun gres enjektörü nasıl seçilir

Giriş

Tek hatlı bir yağlama sisteminde, gres enjektörü, yağlama hassasiyetini, rulman servis ömrünü ve sistem güvenilirliğini belirleyen temel bir bileşendir.

Doğru gres enjektörünün seçilmesi sadece iplik boyutlarını eşleştirmekle ilgili değildir, ancak aşağıdaki faktörlerin kapsamlı bir değerlendirmesini gerektirir:

Her yağlama noktası için 1 、 yağlayıcı gereksinimi

2 、 sistem çalışma basıncı

3 、 ortam sıcaklığı koşulları

Yağlanmış parça üzerinde 4 、 yük

Pompadan gres enjektörüne 5 、 boru hattı mesafesi

6 、 endüstri uygulama senaryoları

Bu kılavuz, gres enjektörünün nasıl doğru bir şekilde seçileceğini sistematik olarak açıklayacak ve CISOLUBE VL serisi modellerinin profesyonel karşılaştırmalı analizini sağlayacaktır.

Tek hatlı bir yağlama sisteminde gres enjektörü nedir?

Tek hatlı bir yağlama sisteminde: yağlama pompası ana yağ hattını basınçlandırır; Her gres enjektörü, set yer değiştirmesine göre sabit miktarda gres sağlar; gres enjektörü, sistem basınçlandırıldıktan sonra otomatik olarak sıfırlanır ve bir sonraki yağlama döngüsünü bekler. Progresif sistemlerden farklı olarak, tek hatlı bir sistemdeki her gres enjektörü bağımsız olarak çalışır ve model seçimini önemli hale getirir.

Adım 1: her yağlama noktası için gerekli olan gres yer değiştirmesini belirleyin

Bu seçimde en kritik faktördür.

Yağlayıcı gereksinimleri farklı ekipman bileşenleri için önemli ölçüde değişir:

Uygulama tipi önerilen deplasman aralığı

Hassas makine: 0.02 - 0.13 ml

Standart rulmanlar: 0.13 - 1.3 ml

Ağır hizmet tipi pim milleri: 0.5 - 5 ml

Büyük döner ekipman: 1 - 8 ml

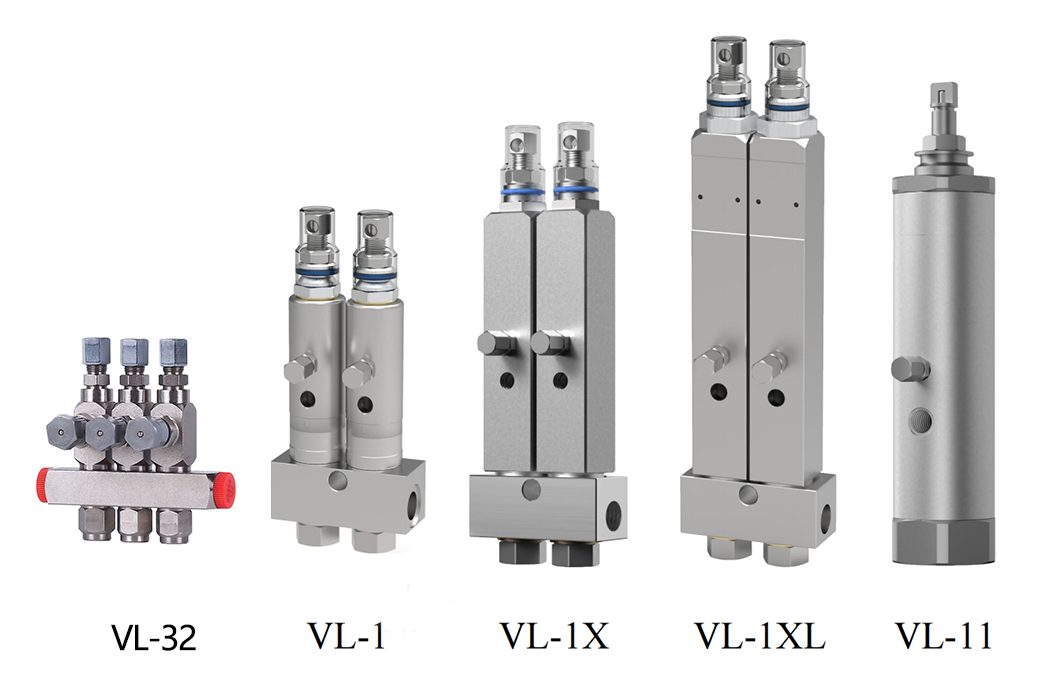

Önerilen VL serisi modelleri:

1 、 mikro yağlama → VL-32 gres enjektörü

2 、 standart endüstriyel uygulamalar → VL-1

3 、 orta yağlama gereksinimleri → VL-1X

4 、 ağır rulmanlar → VL-1XL

5 、 büyük tek noktalı yağlama → VL-11

Adım 2: sistem çalışma basıncını onaylayın

Tek hatlı yağlama sistemleri genellikle 100 - 300 bar'da çalışır.

Uzun mesafeli boru hatları veya madencilik ekipmanları gibi yüksek basınçlı gereksinimlere sahip sistemler için: öneri: VL-1XL (maksimum 414 bar)

Standart mühendislik makineleri: VL-1 / VL-1X

Düşük basınçlı hassas sistemler: VL-32

Seçimde yetersiz basınç derecesi eksik yağ deşarjı ile sonuçlanabilir.

Adım 3: ortam sıcaklığını düşünün

Ortam sıcaklığı gres akışkanlığını ve contaların servis ömrünü etkiler.

Model sıcaklık aralığı

VL-1: -26 ° c ila 176 ° c

VL-11 :-40 ° c ila 93 ° c

VL-1X / VL-1XL: maks. 82 ° c

VL-32: maks. 93 ° c

Soğuk madencilik ortamları: VL-11 tavsiye edilir

Yüksek sıcaklık endüstriyel ortamlar: VL-1 tavsiye edilir

Adım 4: yağlama noktaları sayısını değerlendirin

VL serisi gres enjektörleri çeşitli kombinasyon formlarında mevcuttur:

1 çıkış

2 çıkış

3 çıkış

4 outlets5 outlets6 çıkışları

Birden fazla yağlama noktasına sahip merkezi sistemler: VL-1 / VL-1X / VL-32 çoklu çıkış kombinasyonlarını seçin

Tek büyük yağlama noktası: seçin VL-11

Adım 5: endüstri uygulamasını eşleştirin

Farklı endüstriyel sektörler gres enjektörleri için farklı gereksinimlere sahiptir:

1 、 madencilik ekipmanları, yüksek basınç, büyük deplasman: VL-1XL / VL-11

2 、 mühendislik makineleri, orta basınç, ayarlanabilir deplasman: VL-1 / VL-1X

3 、 çelik ve çimento sanayi, yüksek sıcaklık ortamı, ağır rulmanlar: VL-1 / VL-1XL

4 、 otomasyon ve takım tezgahları, hassas mikro yağlama: VL-32

VL serisi gres enjektör modellerinin karşılaştırmalı analizi

Ortak seçim hataları

1 、 sadece iplik boyutlarına göre model seçimi

2 、 uzun boru hatlarında basınç kaybını görmezden gelmek

3 、 küçük rulmanlar için büyük deplasman modelleri kullanma

4 、 ortam sıcaklığı sınırlarını ihmal etme

5 、 sistem hesaplamaları yapmadan farklı yer değiştirmeleri karıştırmak

Neden CISOLUBE VL serisi gres enjektörleri seçmelisiniz?

1 、 hassas ayarlanabilir deplasman, karbon çelik ve paslanmaz çelik mevcuttur.

2 、 414 bar'a kadar yüksek basınç kapasitesi

3 、 görsel çalışma göstergesi

4 、 modüler kombine yapı

5 、 kolay bakım ve değiştirme

6 、 NLGI sınıf 0, 1 ve 2 gres için uygun

Madencilik, mühendislik makineleri, çelik, çimento, rüzgar enerjisi, petrol ve gaz ve diğer endüstrilere uygulanabilir

CISOLUBE, yağlama pompaları, gres enjektörleri, kontrol sistemleri, boru hatları ve bağlantı parçaları dahil olmak üzere eksiksiz bir tek hatlı yağlama sistemi çözümü sağlar.

Sonuç

Tek hatlı bir yağlama sistemi için uygun gres enjektörünün seçilmesi kapsamlı bir dikkat gerektirir:

1 、 gres deplasman

2 、 basınç

3 、 çevre

4 、 uygulama tipi

5 、 yağlama noktaları sayısı

Uygun seçim, rulman servis ömrünü önemli ölçüde uzatabilir, arıza süresini azaltabilir ve yağlama güvenilirliğini artırabilir.

Özelleştirilmiş yağlama sistemi çözümleri için lütfen CISOLUBE mühendislik ve teknik ekibiyle iletişime geçin.
