Çift Hatlı Yağlama Sistemleri
CISO otomatik çift hatlı sistemler, değişen yağlama miktarları gerektiren dağınık yağlama noktalarına sahip büyük sistemlerde kullanılabilir. Bu merkezi çift hatlı yağlama sistemleri, 400 bar'a (5 800 psi) kadar yön değiştirme valfi aracılığıyla yüksek basınç pompasından dönüşümlü olarak yağlayıcı ile beslenen iki ana hat kullanır. Ana hatlar boyunca branşman hatları, yağlama noktalarına büyük hacimli yağlayıcı sağlamak için çift hatlı ölçüm cihazlarına bağlanır. Büyük çift hatlı sistemlerde, merkezi çift hatlı yağlama sistemlerini kontrol ve izlemek için hat sonu basınç şalterleri kullanılır.
Çift Hatlı Yağlama Sistemleri Ürünleri

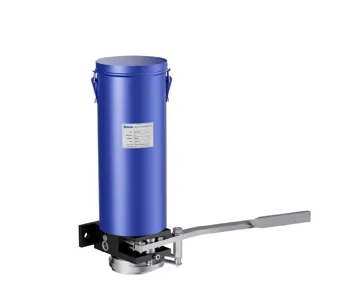

MTP Elle Çalıştırılan Pompa
Çift Hatlı ve Progresif Yağlama Sistemleri için Uygundur

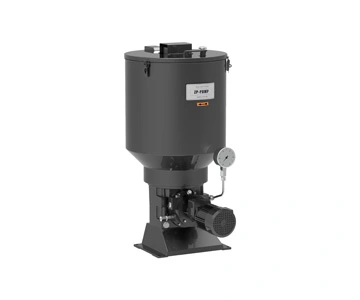

ZP08/14/24 Yağlama Pompası
Öncelikle çift hatlı sistemlerde veya besleme pompası olarak kullanılan ZP08/14/24 pompaları, maksimum 400 bar (5 800 psi) basınçta çalışır.

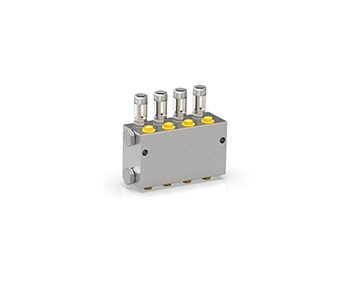

DSG Çift Hatlı Gres Dozajlama Cihazları
400 bar (5 800 psi)'a kadar basınçlara sahip çift hatlı sistemler için tasarlanmış, galvanizli çelikten üretilmiş sağlam DSG dozajlama cihazları, sekize kadar çıkışla sunulur. Her çıkış çiftinde, görsel kontrol için bir gösterge pimi bulunur.
DSKH Dozaj Cihazları
Dayanıklı, galvanizli çelik DSKH dozaj cihazları, 400 bar (5 800 psi) basınca kadar çift hatlı sistemler için tasarlanmıştır.

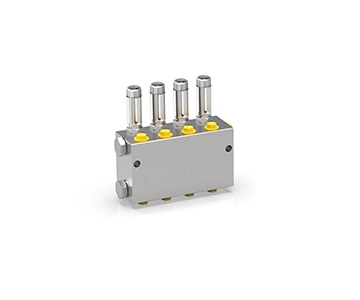

DSL Çift Hatlı Dozaj Cihazları
Dayanıklı galvanizli çelikten üretilen DSL dozaj cihazları, çift hatlı sistemler için tasarlanmıştır ve 400 bar'a (5 800 psi) kadar basınçlara dayanabilir. Sekiz adede kadar çıkışla sunulan bu cihazlar, görsel izleme için her çıkış çiftinde bir gösterge pimi bulundurur.
WP-C Elektrikli Yön Değiştirme Vanası
WP-C Elektrikli yön değiştirme vanası, entegre bir bekletme kontrol cihazı olup, yüksek torklu bir DC redüksiyon motoru kullanarak valf sürgü çekirdeğinin hareketini sağlar. Bu hareket, yağ besleme hattını açar/kapatır veya yağ besleme yönünü değiştirir.
DU-C Hidrolik Yön Değiştirme Valfleri
Öncelikle çift hatlı yağlama sistemleri için tasarlanan DU-C hidrolik yön değiştirme valfleri, pompadan gelen yağlayıcıyı dönüşümlü olarak iki ana hattan birine boşaltır. Diğer hat, pompanın geri dönüş hattı bağlantısına bağlanır. Bu valflerin anahtarlama basıncı ayarlanabilir.
MC-Ⅰ Sistem Kontrol Kutusu
MC-Ⅰ kontrol ekipmanı, merkezi bir yağlama sistemini yönetmek ve kontrol etmek için özel olarak tasarlanmıştır. Ekipmanın içine yerleştirilmiş özel kart, sistemin tüm giriş ve çıkış sinyallerini kontrol eder.
EPW Hat Sonu Basınç Anahtarları
EPW hat sonu basınç anahtarları, çift hatlı bir yağlama sisteminde hayati bileşenlerdir ve sistemi izlemek üzere tasarlanmıştır. İlgili ana hattın sonundaki basıncı algılar ve değiştirme prosedürünü başlatırlar.

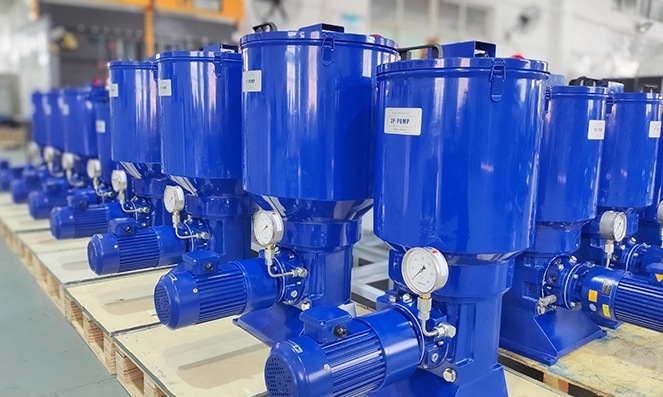

Otomatik Çift Hatlı Yağlama Sistemi Ürünlerine İlişkin Dikkat Edilecek Hususlar
- Dağınık yağlama noktalarına sahip büyük sistemler için uygundur
- Nokta başına değişen yağlama miktarlarını işler
- 400 bar'a (5.800 psi) kadar yüksek basınçlı çalışma
- Sürekli yağlama için dönüşümlü olarak beslenen iki ana hat
- Otomatik izleme için hat sonu basınç anahtarları
- Zorlu endüstriyel ortamlarda güvenilir performans

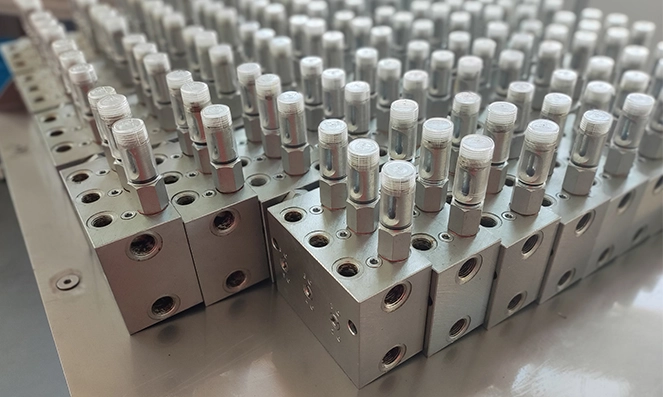

Otomatik Çift Hatlı Yağlama Sistemi Ürünlerinin Montajı
CISO çift hatlı yağlama sistemleri, makinenin kolay erişilebilir konumlarına monte edilmelidir. İki ana besleme hattını, her hattı dönüşümlü olarak basınçlandıran geçiş vanasına bağlayın. Çift hatlı dozaj cihazlarını, yağlama noktalarına mümkün olduğunca yakın olacak şekilde branşman hatlarına monte edin. Sistem basıncını izlemek ve otomatik hat geçişini tetiklemek için her ana hattın en uzak noktasına hat sonu basınç anahtarları takın. Tüm boru hatları, 400 bar'a kadar olan maksimum pompa basıncına dayanacak şekilde derecelendirilmelidir.

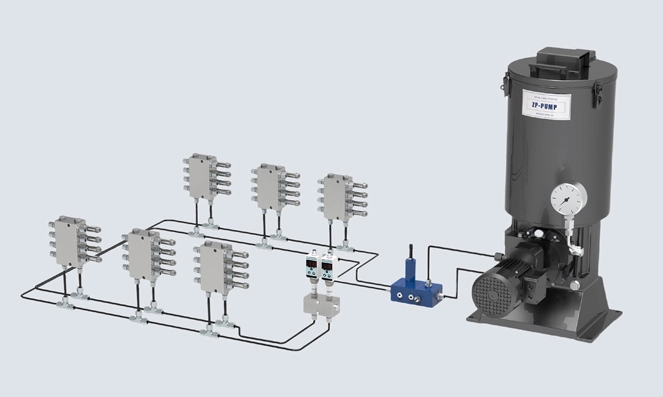

CISO Otomatik Çift Hatlı Yağlama Sistemi Bileşenleri
Yağlama pompaları

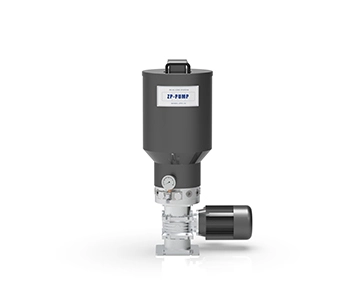

- A ZP01/02 Yağlama Pompası
- B ZP08/14/24 Yağlama Pompası
Dozaj cihazları
- 1 DSG Çift Hatlı Dozaj Cihazları
- 2 DSL Çift Hatlı Dozaj Cihazları
- 3 DSKH Dozaj Cihazları
Vanalar ve kontrol
- 4 WP-C Elektrikli Geçiş Vanası
- 5 DU-C Hidrolik Geçiş Vanaları
- 6 MC-Ⅰ Sistem Kontrol Kutusu
- 7 EPW Hat Sonu Basınç Anahtarları
Çift Hatlı Yağlama Sistemleri SSS
Progresif yağlama sistemleri vs tek hatlı yağlama sistemleri vs çift hatlı yağlama sistemleri vs zincir yağlama sistemleri
| Özellik | Progresif Yağlama Sistemleri | Tek Hatlı Yağlama Sistemleri | Çift Hatlı Yağlama Sistemleri | Tarım Makineleri Yağlama Sistemi |
|---|---|---|---|---|
| Tanım | Progresif yağlama sistemi, mekanik ekipmanlar için kullanılan verimli bir yağlama sistemidir ve ekipmanın farklı bölümlerine ilerlemeli olarak yağlayıcı sağlayarak her parçanın yeterli miktarda yağlama almasını sağlar. | Yağlama pompası, tek bir besleme hattı aracılığıyla yağlayıcıyı otomatik olarak yağlayıcı dağıtıcıya iletir. Her dağıtıcı yalnızca bir yağlama noktasına hizmet eder ve gerekli olan hassas gres veya yağ dozunu sağlayacak şekilde ayarlanabilir. | Çift hatlı sistemler, değişen yağlama miktarları gerektiren dağınık yağlama noktalarına sahip büyük sistemlerde kullanılabilir. Bu sistemler, yüksek basınçlı bir pompadan dönüşümlü olarak yağlayıcı beslenen iki ana hat kullanır. | Tarım makineleri için otomatik yağlama sistemi, tarım makinelerinin kilit bileşenlerine niceliksel ve zamanlanmış yağlama sağlayan akıllı bir sistemdir. Bir yağlama pompası ve dağıtım cihazı aracılığıyla, her sürtünme noktasına gres veya yağlama yağını hassas bir şekilde ileterek, ekipmanın yüksek yükler, tozlu ve nemli ortamlar altında bile istikrarlı çalışmasını sağlar. Bu sistem, manuel bakımı önemli ölçüde azaltabilir, arıza oranlarını düşürebilir ve ekipman ömrünü uzatarak tarım makinelerinin genel çalışma verimliliğini ve güvenilirliğini artırabilir. |
| Temel Bileşenler |
|
|
|
|
| Çalışma Prensibi | Yağlayıcı, pompa ile ana hatlardan progresif dağıtıcıya pompalanır. Yağlayıcı, sürtünme noktasına "ilerlemeli" olarak iletilir. Bir progresif dağıtıcının dolaşımı optik veya elektriksel olarak izlenir. | Dozaj değerleri, pompa ile ana hatta uygulanır – basınç dalgalanması ile dinamik olarak çalışan dozaj vanaları, yavaş basınç oluşumu ile statik olarak çalışan dozaj elemanları. Bunlar böylece ilgili yağlayıcı miktarını sürtünme noktasına aktarır. Bunu takip eden tahliye aşaması sırasında, yağlayıcı bir sonraki yağlama işlemi için dozaj vanalarında yeniden istiflenir. | CISO çift hatlı sistemleri, değişen yağlama miktarları gerektiren dağınık yağlama noktalarına sahip büyük sistemlerde kullanılabilir. Bu sistemler, bir geçiş vanası aracılığıyla 400 bar'a (5.800 psi) kadar yüksek basınçlı bir pompadan dönüşümlü olarak yağlayıcı beslenen iki ana hat kullanır. Ana hatlar boyunca branşman hatları, yağlama noktalarına büyük miktarda yağlayıcı sağlamak için çift hatlı dozaj cihazlarına bağlanır. Büyük çift hatlı sistemlerde, sistemi kontrol etmek ve izlemek için hat sonu basınç anahtarları kullanılır. | Tarım makineleri için otomatik yağlama sistemleri, ekipman çalışırken yağı veya gresi otomatik olarak, periyodik olarak ve hassas miktarlarda iletir. Elektrikli veya mekanik olarak tahrik edilen yağlama pompaları, yağlayıcıları dağıtıcılar veya borular aracılığıyla her yağlama noktasına ileterek yatakları, zincirleri, dişlileri ve diğer kritik bileşenleri iyi yağlanmış tutar, aşınmayı azaltır ve hizmet ömrünü uzatır. |
| Avantajlar |
|
|
|
|
