Otomatik tek hatlı yağlama sistemi, genel mühendislik alanında en yaygın yayılmış toplam kayıp yağlama sistemidir.
Yağlama noktasının istenilen döngü zamanında aralıklı olarak küçük miktarlarda yağ veya sıvı gres beslenir. Örnek 5 ila 1000 mm³ dozajlama hacmi, yağlama noktasında 25 bar basınç, 25 ila 150 bar pompa basıncı için.

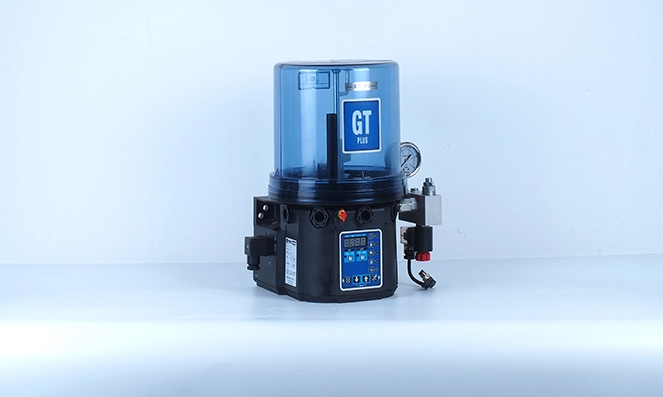

Çok sayıda yağlama noktasının bağlanması
En küçük dozlama miktarları
Kompakt yapı
Yağ veya gres için
Uygun maliyetli
Kolay montaj
A-C-FLOW tek hatlı yağlama pompası
B-lubestar hidrolik pompa
C-LUBESTAR elektrikli pompa
D-GTS tek hatlı yağlama pompası
E-GMS yağlama pompası
F-GT-MAX yağlama pompası

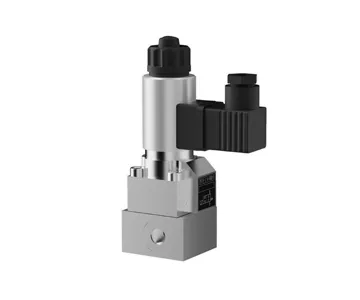

1-dönüş solenoid valf komplesi
2-basınç göstergesi
3-boru hatları
4-filtre
5 - Tee dallanma pleces
6-boru kelepçeleri
7-dört dallanma pleces
8-Gres distribütörü-Volumetrik distribütör
9-kontrol cihazı (basınç anahtarı)
Yağlama noktasına 10 satır

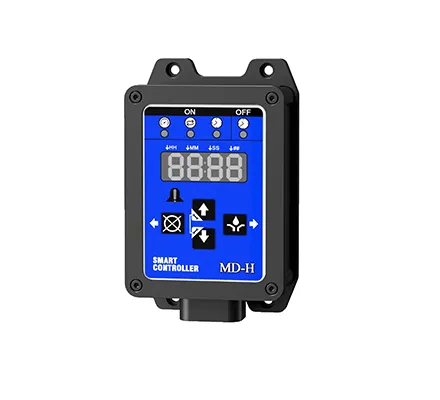

11-denetleyici
| Özellik | Aşamalı yağlama sistemleri | Tek hatlı yağlama sistemleri | Çift hatlı yağlama sistemleri | Tarım makineleri yağlama sistemi |
| Tanım | Aşamalı yağlama sistemi, mekanik ekipman için kullanılan verimli bir yağlama sistemidir ve her parçanın yeterli miktarda yağlama almasını sağlamak için ekipmanın farklı parçalarına kademeli olarak yağlayıcı sağlar. |
Yağlama pompası, yağlayıcı dağıtıcıya tek bir besleme hattı üzerinden otomatik olarak yağlayıcı sağlar. Her dağıtıcı sadece bir yağlama noktasına hizmet eder ve gerekli yağ veya yağın tam dozunu sağlamak için ayarlanabilir. |
Çift hatlı sistemler, farklı yağlama miktarları gerektiren dağınık yağlama noktalarına sahip büyük sistemlerde kullanılabilir. Bu sistemler, yüksek basınçlı bir pompadan yağlayıcı ile dönüşümlü olarak tedarik edilen iki ana hattı kullanır. |
Tarım makineleri için otomatik bir yağlama sistemi, tarım makinelerinin temel bileşenlerine kantitatif ve zamanlı yağlama sağlayan akıllı bir sistemdir. Bir yağlama pompası ve dağıtım cihazı ile, yüksek yükler, tozlu ve nemli ortamlar altında bile ekipmanın kararlı çalışmasını sağlayarak, her sürtünme noktasına gres veya yağlama yağı sağlar. Bu sistem manuel bakım, daha düşük arıza oranlarını önemli ölçüde azaltabilir ve ekipman ömrünü uzatabilir, böylece tarım makinelerinin genel işletme verimliliğini ve güvenilirliğini artırabilir. |
| Temel bileşenler | C-GP203 yağlama pompası D-GP205 yağlama pompası E-GT-X yağlama pompası F-GT-HEAVY yağlama pompası G-GP212 yağlama pompası Çıkış tahliye valfi elemanları Ana hat Filtre Basınç anahtarı Ilerici distribütör (1 nesil) Ilerici distribütör (2 nesil) Ilerici distribütör (2 nesil) Ilerici distribütör (3 nesil) Fonksiyon kontrolü Arıza izleme Borular ve hortumlar Yağlama noktasına çizgi Denetleyici |
A-c-akışYağlama pompası D-gts tek hatlı yağlama pompası E - GMSElektrikli yağlama pompası F - GT-MAXMadeni yağ pompası Dönüş solenoid valf komplesi Basınç göstergesi Boru hatları Filtre Tee dallanma pleces Boru kelepçeleri Dört dallanma pleces Volumetrik distribütör Kontrol cihazı (basınç anahtarı) Yağlama noktasına çizgi Denetleyici |
DSG çift hatlı ölçüm cihazları DSL çift hatlı ölçüm cihazları DSKH ölçüm cihazları WP-C elektrik değişimi valfi DU-C hidrolik değişim vanaları Mc-1,5 sistem kontrol kutusu EPW son hat basınç anahtarları |
Gres dağıtıcı bloğu Yağ tankı Fırçalar Yüksek basınçlı esnek boru |
| Çalışma prensibi | Yağlayıcı, ana hatlardan pompa ile ilerici distribütöre pompalanır. Yağlayıcı, sürtünme noktasına "kademeli" olarak teslim edilir. Aşamalı bir distribütörün dolaşımı optik veya elektriksel olarak izlenir. |
Dozajlama değerleri, pompa ile ana hat üzerinde etkilenir-basınç dalgalanması, yavaş basınç birikimi ile statik çalışma dozajlama elemanları ile dinamik olarak çalışan ölçüm valfleri. Bunlar böylece Yağlayıcının ilgili miktarını sürtünme noktasına aktarın. Aşağıdaki kabartma aşamasında yağlayıcı, bir sonraki yağlama işlemi için dozajlama valflerinde yeniden düzenlenir. |
CISO çift hatlı sistemler, değişen yağlama miktarları gerektiren dağınık yağlama noktalarına sahip büyük sistemlerde kullanılabilir. Bu sistemler, 400 bar'a (5 800 psi) kadar değişim valfi ile yüksek basınçlı bir pompadan yağlayıcı ile dönüşümlü olarak tedarik edilen iki ana hattı kullanmaktadır. Şube hatları, ana hatlar boyunca, büyük çift hatlı sistemler içinde yağlama noktalarına büyük hacimli bir yağlayıcı sağlamak için çift hatlı ölçüm cihazları ile bağlanır. Sistemi kontrol etmek ve izlemek için hat sonu basınç anahtarları kullanılır. |
Tarım makineleri için otomatik yağlama sistemleri, ekipman çalışırken otomatik olarak, periyodik olarak ve hassas miktarlarda yağ veya gres verir. Yağlama pompaları, elektrikle veya mekanik olarak her bir yağlama noktasına distribütör veya boru yoluyla yağlayıcıları, yatakları, zincirleri, dişlileri ve diğer kritik bileşenleri iyi yağlanmış tutar, aşınmayı azaltır ve servis ömrünü uzatır. |
| Avantajları | Kompakt, esnek kit İzlenen fonksiyon Kanallar tamamen akar Geniş kullanım aralığı |
Çok sayıda yağlama noktasının bağlanması En küçük dozlama miktarları Kompakt yapı Yağ veya sıvı gres için Düşük maliyet ve yüksek verimlilik Kolay montaj |
Güvenilir Hizmet için basit Ultrasonik düşük ve yüksek seviye kontrol seçenekleri Dahili yağlayıcı filtre |
Bir kez yükleyin, uzun vadede yararlanın. Yoğun mevsimlerde sürekli çalışma, verimliliği artırır. Düşük bakım maliyeti, hassas yağlama. Anahtar bileşenlerin daha düzgün çalışması, daha dayanıklı. Toz geçirmez ve su geçirmez, sert çalışma koşulları için uygundur. |
